【導讀】近年來，搭載NFC功能的智能手機機種越來越多。因此，本次將介紹NFC。NFC（Near Field Communication）即近距離無線通信，靠近同樣安裝NFC功能的設備，在幾厘米左右的短距離內能夠進行通信的功能。與Bluetooth和WiFi等其他無線通信相比，NFC的數據傳輸速度較慢，用于小數據傳輸。事實上，NFC還用于智能手機、可穿戴設備終端上的支付服務、WiFi設定、Bluetooth配對設定。
在發揮NFC功能的電路中，電感器是必不可少的。下面介紹NFC電路所使用電感器的必要特性和產品。
1 NFC用電感器的必要特性
ANFC電路由NFC的IC、LC濾波器、匹配電路、天線構成。

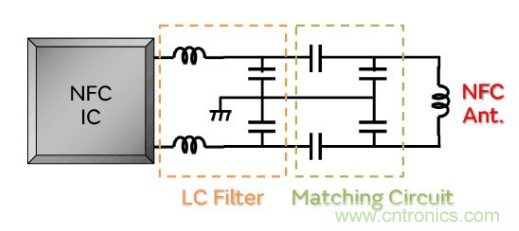

圖1.NFC電路的構成
LC濾波器具有低通濾波器的作用，從IC發出的信號中，除去通信不需要的高頻成分。但是由于后段的匹配電路和電路上距離較近，所以LC濾波器的常數會對匹配有影響。因此，用于LC濾波器上的電感器的電感值要求具有窄公差。同理也希望用于LC濾波器的電感器的電感值不依賴于電流值。
此外，由于電路中的元件產生損耗，為了不產生無謂的電量損耗，要求電感器具有低損耗。具體來說，由于13.56MHz的AC電流NFC電路中流通，所以該頻率的ACR*1低是很重要的。
1 ACR（交流電阻）
2 介紹NFC用電感器：LQW、LQM系列
下面介紹可用于NFC電路的電感器：LQW18CN系列、LQW15CN系列、LQM18JN系列。
由于電感器的電流值發生變化，電感值也會發生變化。如圖2所示，LQW18CN系列對于AC電流的電感值依存性非常小。因此，即使NFC電路流通的AC電流變大，特性也不會發生很大變化。此外，如圖3 所示，即使是大電流也能保持低ACR。

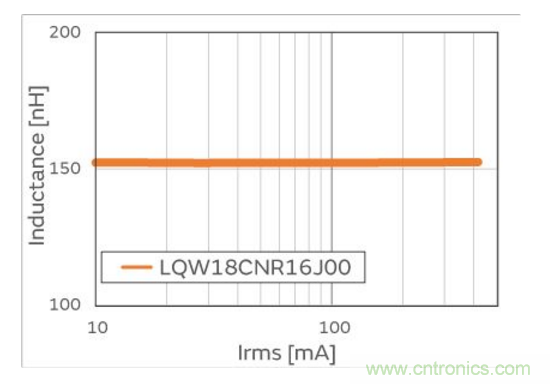

圖2.電感值-AC電流(Irms)特性

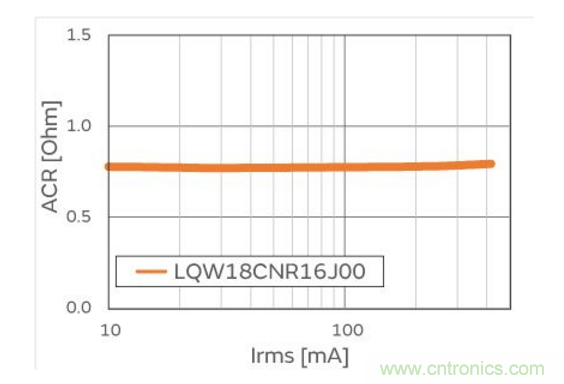

圖3.AC阻抗-AC電流特性

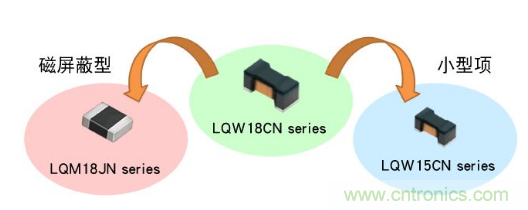

LQW15CN系列是LQW18CN系列的小型產品。此外還提供磁屏蔽型LQM18JN系列新產品。
LQW18CN詳情請點擊此處確認。LQW15CN詳情請點擊此處確認。LQM18JN詳情請點擊此處確認。
3 不平衡電路的NFC
談到NFC電路，一般來說是圖1的平衡電路，也有如圖4所示連接不平衡電路使用的情況。此時，需要在匹配電路和天線間使用巴倫器進行平衡-不平衡的轉換。在此可使用的巴倫器有DXW21BN系列。DXW21BN系列可用于浮動型、變壓器型，但是事實上NFC電路中多用變壓器型。
DXW21BN情請點擊此處確認。

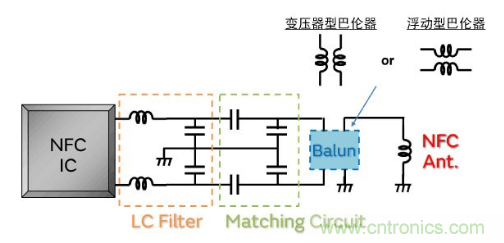

圖4.連接不平衡電路時的電路構成
