【導讀】本文介紹的是可以隔離高達10W電源的簡單解決方案。該方案采用8V至36V寬范圍直流電源供電，為變壓器原邊繞組提供高達300mA的電流驅動。具有可調節限流，從而間接限制副邊負載電流。真正做到隔離高壓電源。

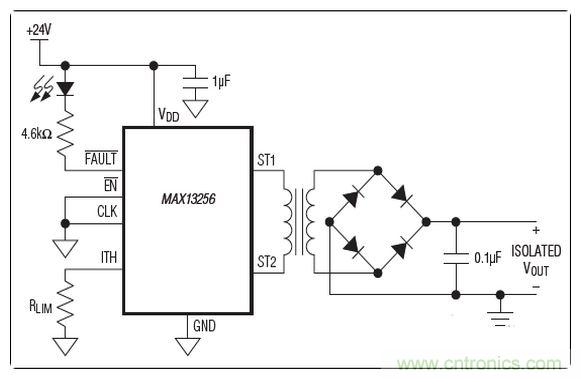

MAX13256 H橋變壓器驅動器為構建高達10W的隔離電源提供簡單的解決方案。器件采用8V至36V寬范圍直流電源供電，為變壓器原邊繞組提供高達300mA的電流驅動。通過變壓器的副邊與原邊的匝數比設定輸出電壓，可以產生任意電壓的隔離輸出。器件具有可調節限流，從而間接限制副邊負載電流，通過外部電阻設定MAX13256的限流門限。一旦器件檢測到過熱或過流故障，即刻觸發/FAULT輸出。
此外，器件還具有低功耗模式，當驅動器不工作時，將整體電源電流降至0.65mA （典型值）。器件具有內部振蕩器，支持自主工作模式；外部時鐘輸入可同步多個MAX13256器件并可精確設定開關頻率。內部電路確保工作在固定的50%占空比，確保在使用任何時鐘源時不會有直流電流通過變壓器。器件采用小尺寸10引腳（3mm x 3mm） TDFN封裝，工作在-40°C至+125°C汽車級溫度范圍。
