導言：在任何LED照明裝置中，驅動器的性能直接決定了最終用戶對照明的感受。本文設計中重點關注的是在230 VAC條件下盡可能多地兼容各種調光器和盡可能大地兼容調光范圍，由此給大家推薦這一款高功率因數(PF)、可控硅調光的LED驅動器，它可以在180 VAC至265VAC的輸入電壓范圍內為LED燈串提供額定電壓30 V、額定電流0.5 A的驅動。
設計特點：

• 其設計重點是電路板可用標準可控硅調光器實現兼容

      o 兼容包括額定功率為1000 W（而非限于600 W）的調光器型號
      o 無輸出閃爍
      o 從低相位角啟動時無卡扣
      o 調光范圍高達1000:1 – 僅受制于所連接的調光器
      o 干凈的單向啟動 – 無輸出閃爍

• 極高能效

      o 在230 VAC下>84%

• 集成的保護及可靠性能

      o 輸出開路/輸出短路保護，帶自動恢復功能
      o 輸入過壓關斷可擴展輸入故障時的電壓耐受范圍
      o 更大遲滯的自動恢復熱關斷可同時保護元件和印刷電路板

• 滿足IEC 61000-4-5振鈴波、IEC 61000-3-2 Class C和EN55015 B傳導EMI要求

詳細內容請下載：能效高達85%的15 W PAR38筒燈驅動器的設計方法 (DER-281)

相關閱讀：
第一講：100W高可靠性LED球泡燈驅動電源設計
第二講：150W高可靠性LED路燈驅動電源設計
第三講：30W高可靠性LED T8燈管驅動電源設計
第五講：PI 5W-16W TRIAC調光LED照明驅動解決方案
第六講：針對B10型LED燈泡設計的高效率、超緊湊驅動器

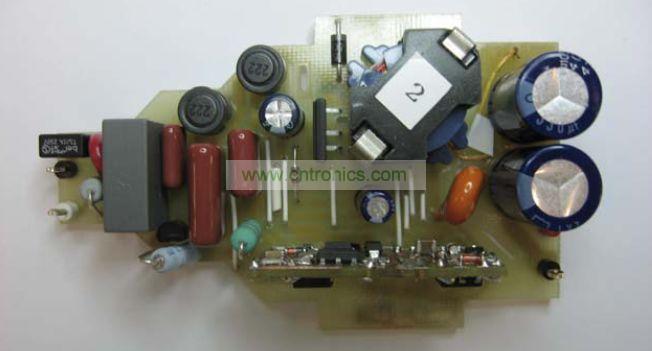

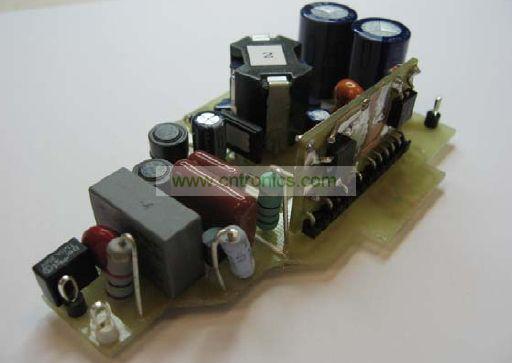

本文檔介紹的是一款高功率因數(PF)、可控硅調光的LED驅動器，它可以在180 VAC至265VAC的輸入電壓范圍內為LED燈串提供額定電壓30 V、額定電流0.5 A的驅動。該LED驅動器采用了LinkSwitch-PH系列IC中的LNK405EG器件。

LinkSwitch-PH IC可以幫助您設計出具有成本效益且元件數量極少的LED驅動器，不僅能滿足功率因素和諧波限值，同時還能為最終用戶帶來不同凡響的使用體驗。其特性包括超寬調光范圍、無閃爍工作（即使使用的是低成本的AC輸入可控硅調光器）以及快速、平滑的導通。

所使用的拓?fù)浣Y(jié)構是運行于連續導通模式下的隔離反激。輸出電流調節完全從初級側檢測，因此無需使用次級反饋元件。在初級側也無需檢測外部電流，而是在IC內部進行，從而進一步減少了元件和損耗。內部控制器調整MOSFET占空比以保持輸入電流為正弦交流電，從而確保高功率因數和低諧波電流。LinkSwitch-PH IC還可提供各種復雜的保護功能，包括環路開環或輸出短路條件下自動重啟動。輸入過壓可提供增強的抗輸入故障和浪涌能力，輸出過壓可在負載斷開下保護電源，精確的遲滯熱關斷可確保在所有條件下平均PCB溫度都處于安全范圍內。

在任何LED照明裝置中，驅動器的性能直接決定了最終用戶對照明的感受。此設計中重點關注的是在230 VAC條件下盡可能多地兼容各種調光器和盡可能大地兼容調光范圍。

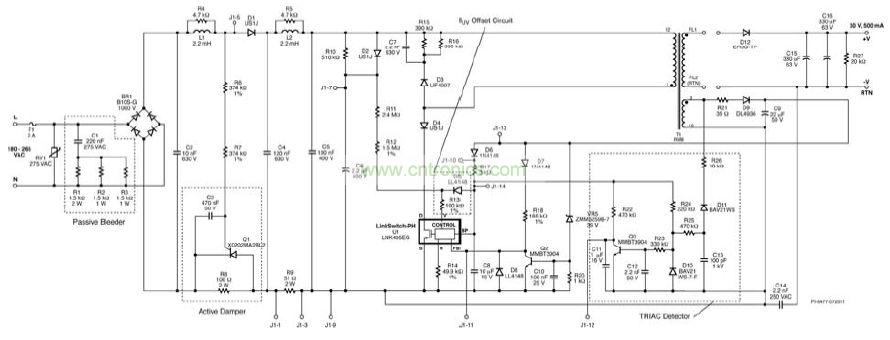

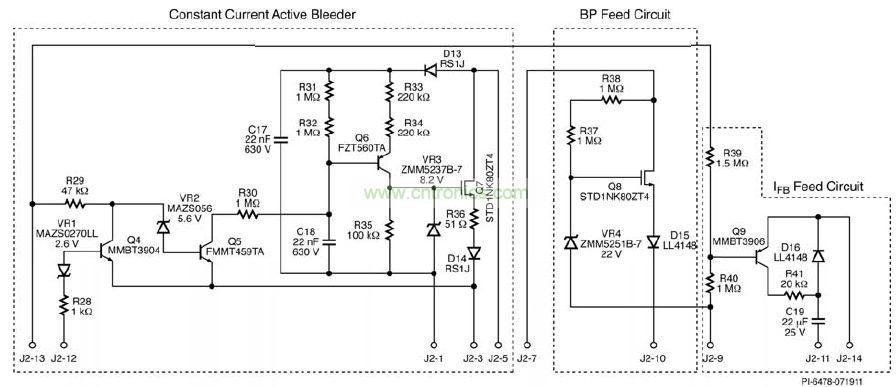

本文檔包含LED驅動器規格、電路原理圖、PCB設計圖、物料清單、變壓器規格文件和典型性能特征。

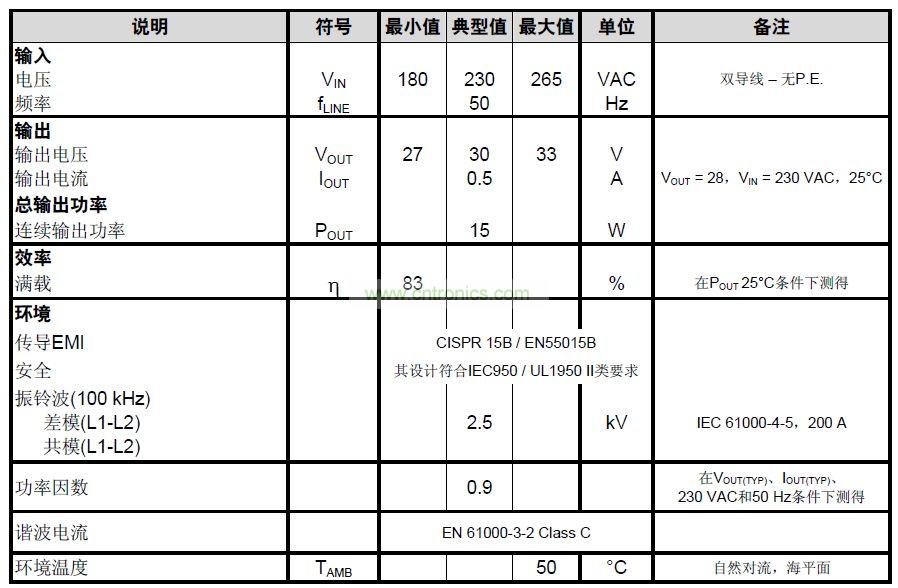

電源規格：
欲了解全文內容請下載技術白皮書：
能效高達85%的15 W PAR38筒燈驅動器的設計方法 (DER-281)
