- 探討接地電阻測試儀的發展與選用
- 對新一代 GEOX 與 234 地阻儀介紹
- 了解GEOX接地電阻儀特性
一、前言
接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具，近年來由于計算機技術的飛速發展，因此接地電阻測試儀也滲透了大量的微處理機技術，其測量功能，內容與精度是一般儀器所不能相比的。目前先進地電阻測試儀能滿足所有接地測量要求。運用新式鉗口法，無需打樁放線進行在線直接測量。一臺功能強大的地阻測試儀均由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并具有數值保持及智能提示等獨特功能。
二、接地電阻測試與發展
最初人們對接地電阻的測量是用伏、安法，這種試驗是非常原始的。圖1是用安培計、伏特計的測量方法。在測定電阻時須先估計電流的大小，選出適當截面的絕緣導線，在預備試驗時可利用可變電阻R調整電流，當正式測定時，則將可變電阻短路，由安培計和伏特計所得的數值可以算出接地電阻。
式中U接地體──接地極電壓
I入地──入地電流
伏安法測量地阻有明顯不足之處，第一：麻煩、繁瑣、工作量大，試驗時，接地棒距離地極為 20～50米，而輔助接地距離接地至少 40～100米。另外受外界干擾影響極大，在強電壓區域內有時簡直無法測量。
五六十年代蘇聯的E型搖表取而代之了伏安法，由攜帶方便，又是手搖發電機，因此工作量比伏安法簡單。七十年代國產接地電阻儀問世，如：ZC-28，ZC-29，無論在結構、體積、重量、測量范圍、分度值、準確性，都要?jiǎng)儆?ldquo;E”型搖表。因此，相當一段時間內接地電阻儀都以上海六表廠生產的 ZC 系列為代表的典型儀器。上述儀器由于手搖發電機的關系，精度也不高。
八十年代數字接地電阻儀的投入使用給接地電阻測試帶來了生機，雖然測試的接線方法同 ZC 系列沒什么兩樣，但是其穩定性遠比搖表指針式高得多。而真正接地電阻儀的一個創舉是在九十年代鉗口式地阻儀的誕生打破了傳統式測試方式。如法國 CA 公司生產的 6411 鉗式接地電阻測試儀稱得上接地電阻測試的一大革命，鉗式接地電阻測試最大特點是不必打輔助地棒，只要鉗住接地線或接地棒就能測出其接地電阻。上述地阻測試儀是屬單鉗口形式的，具有它的快速測試、操作簡單等優點，但也存在著精度不高的問題，特別是接地電阻在小于 0.7Ω 以下時，無法分辨。再說單鉗口式地阻儀主要用于檢查在地面以上相連的多電極接地網絡，通過環路地阻查詢各接地極接地情況，但不能替代整個網絡的工頻接地電阻測量。GEOX 雙鉗口接地電阻儀測量范圍和精度均有所提高，但由于鉗口法測量采用電磁感應原理，易受干擾，測量誤差比較大，不能滿足高精度測量要求。最近引進的意大利 HT 公司 234 數顯精密接地電阻儀比較完善地結合了傳統伏安法測量的特點與鉗口法新技術原理，再運用先進的計算機控制技術儷成為當代首屈一指的智能型接地電阻測量儀。具有精度高，功能齊全，操作簡便的特點，可廣泛應用于電力電信系統，建筑大樓，機場，鐵路，油槽，避雷裝置，高壓鐵塔等接地電阻測量。目前在國內郵電、電力、航空等行業都進行了配置。
[page]
三、HT234接地電阻儀特性
1．儀表功能
*雙線、三線、四線地電阻測量
*測量電壓U
*導線電阻測量及自動報零位校準
*測量土壤電阻系數ρ
2．主要參數測量電壓：80Vρ
*測量電流：10mA
*測量頻率：125Hz
*范圍：0～1999Ω
*分辨率：0.01Ω
*精度：2％
3． 操作說明與測量

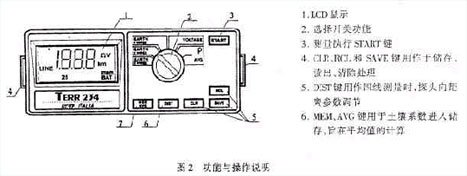

（1）操作說明（見下圖）
雙線測量方法是很實用的，它具有簡便快速的特點（下圖所示）

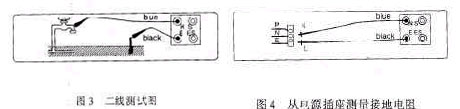

圖3 中一根水管已被用作相關的接地，一般來說它的接地電阻是很小的，這樣就不必放線打樁了，測量步驟如下：
*短接測試線
*按 SAVE 鍵顯示字母K
*按 START 鍵，首先顯示測試導線阻值，然后顯示 0.00 表儀器已被校準了，現在可進行正常測量
*按 START 鍵進行測量
*按 SAVE 鍵貯存測量值
*按 RCL 讀出所貯存值
國內的低壓供電系統大部分采用 TT 方式，對 TT 系統，HT234 地阻儀可十分方便地測量其接地電阻。圖4 為從供電插座測量接地電阻的接線圖，操作步驟同上。由于零線中一般存在電壓和電流，HT235 在電壓＜20V 時自動抗干擾，電壓＞20V 時儀器自動報警、保護、停止測量，所以即使誤操作接到相線上進行測量也不會損壞儀器。

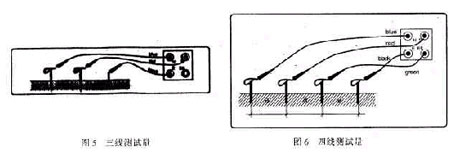

三線、四線地阻測量類似于二線測量方法，下面分別是它們的測試圖。
四、 GEOX接地電阻儀特性
1． 儀表功能
本儀表為多功能接地電阻測試儀，其主要功能如下：
*測量干擾電壓（UST）
*接地線路在有泄漏電流有于擾源時會存在干擾電壓
*測量干擾頻率（FST）：干擾電壓＞1V可由周期導出頻率
*測量接地電阻（Re）：由3極法或4極法測量，測量電幅值48／20V，頻率94，105，111，
128Hz方波電壓頻率可手動或自動選擇（AFC）
*鉗口法測量接地電阻：在多點接地系統中，可測量每一根接地線的接地電阻
2．主要參數
*測量電壓：20／48V
*測量頻率：94，105，111，128Hz或自動選擇（AFC）
*干擾電壓測量：范圍1～50V，誤差±（ 5％測量值＋5個字）
*干擾頻率測量：范圍16～400Hz，誤差±（l％測量值＋2個字）
*接地電阻測量：范圍0.02－3kΩ，誤差±（5％測量值＋5個字）
3．操作說明與測量

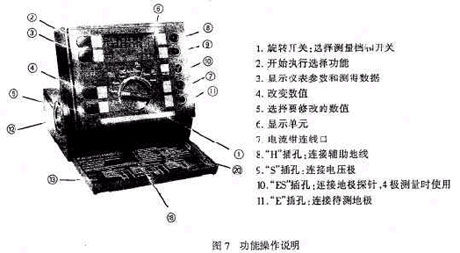

（1）操作說明（見下圖）
測量干擾電壓和干擾頻率（測量連線見下圖）
[page]
該功能在測量接地電阻時自動執行，如果超過設定的極限值，將顯示干擾電壓過高，此時自動禁止測量接地電阻，干擾頻率只有在干擾電壓超過１V時才能夠測量出來。旋轉開關選擇正確的測量檔，按鍵“3”即顯示干擾電壓和干擾頻率。
*測量接地電阻（雙鉗口法）

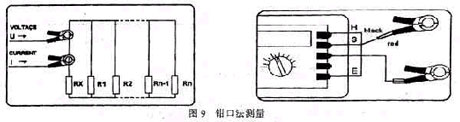

下圖為雙鉗口測試原理與測量連線圖
原理：在多極并聯的接地網中。例如高壓鐵塔的接地形式，因?yàn)楦呒艿鼐€的連接；在輸電線路中，每個鐵塔的接地電阻力整個網絡的一個支路，如圖所示。在整個并聯網絡中設 Rx 為被測的接地電阻。此時其他各支路的接地電阻并聯值 R＝R1／R2／R3……Rn，當 n 較大時，R≤Rx。
五、接地電阻測試儀的選用
接地電阻為什么至今仍然是一個被大家所忽視的問題呢？主要是沒有適合理想測量儀器，接地?fù)u表由于眾所周知的原因，測試值精度很差，有時同一個接電阻成了一個抽象的物理量，使人很難捉摸。隨著科學儀器的發展，先進接地電阻測試儀完全控制了地電阻測試的要領，可以做到測試值正確無誤。目前智能式接地電阻儀非但功能強大；而且可以應付現場各種復雜情況，如有效地排除干擾，自動跟蹤最合適測試條地件，出現各種問題當即智能提示等等，象 GEOX、234 等地阻儀還能直接測干擾頻率，干擾電壓，自動校零等特點。下面把這二種儀表與接地?fù)u表作一個比較，在測試選用儀表供參考：
六、結束語
本文通過接地電阻儀的發展和新一代 GEOX 與 234 地阻儀介紹，大體對地阻測試儀有一個系統的認識。二十一世紀是信息的世紀，特別是計算機技術的發展推動了儀器儀表突飛猛進。
我們可以預言地阻儀的發展方興未艾，不久的將來肯定有更新功能，更完美的接地電阻儀的誕生，更好地為我們解決實際中各項技術問題。
