1電力線通信信道特點
由于低壓電力線主要任務是在短距離內對50／60Hz電能實行分配，故與專用的通信線路相比，其信道環境極為惡劣。主要有：
(1)在廣闊的范圍內遇到干擾信號。如用戶的各種電氣設備，特別是陳舊的和有質量缺陷的電器，會給電力線上傳送的信號帶來災難性的干擾。
(2)電力網絡上的阻抗隨負載的變化而會有大幅度的變化，且具有較強的時變性。
(3)由于存在較強的衰減特性，使得電力線上的各個節點表現出的性能也不盡相同。
影響電力線通信可靠性的主要因素有：噪聲電平高、阻抗變化大、信號電平衰減劇烈等。所以在對低壓電力線通信信道建模時需要考慮噪聲、阻抗和衰減三方面。本文將主要對噪聲特性進行分析與討論。
2電力線噪聲及其分布
電力線上的噪聲源分為非人為噪聲和人為噪聲。非人為噪聲是自然現象所引起的，如雷電在電力線上引起的噪聲；人為噪聲來自各種電器、機電產品和電力線自身引起，電力線的主要噪聲并不是加性白高斯噪聲，基本特性是極短的時間周期內都可能發生變化。
2．1噪聲分類

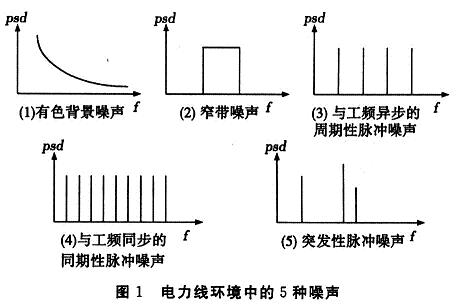

低壓電力線上的噪聲一般劃分為5種類型，其功率譜分別如圖1中所示。
(1)有色背景噪聲
由電力線上各種噪聲源產生的組合干擾，是一種隨時間緩慢變化的隨機干擾，其功率譜密度(PSD)隨頻率增加而減小。
[page]
(2)窄帶噪聲
這是一種頻帶很窄的噪聲，主要是短波廣播在頻域上的串擾，其強度在24h內變化不定。一般情況下，由于電離層的反射，夜間干擾比較嚴重，而白天的干擾卻較小。
(3)與工頻異步的周期性脈沖噪聲
通常由大功率電器設備開關的周期性的開閉動作產生，其功率譜為離散的譜線。重復率在50～200kHz范圍內。
(4)與工頻同步的周期性脈沖噪聲
主要是電力設備按50Hz頻率工作產生的脈沖，重復率為50Hz或100Hz。持續時間很短，功率譜幅度隨頻率增加而減小。
(5)突發性脈沖噪聲
閃電或網絡上負載的開關操作會產生脈沖噪聲，每個脈沖噪聲都會影響很寬的頻帶。脈沖噪聲的功率譜密度有時會比背景噪聲高出50dB。
2．2噪聲測量
低壓電力線信道噪聲測試的框圖如圖2所示。電力線噪聲通過耦合網絡耦合至示波器，示波器獲取噪聲數據并存儲后再傳輸至PC機進行譜分析。耦合網絡主要有兩個作用：一是使測試儀器與220V的強電隔離，保證測試設備的安全；二是耦合網絡中的濾波器對測試頻段外的噪聲進行濾波，減少干擾。
2．3噪聲分析
電力線噪聲分布與時間、地點及負載等密切相關，各噪聲間相互獨立。根據對低壓信道噪聲數據時域和頻域數據的分析，這里我們把電力線上的噪聲分成三類來分析，其分別是：背景噪聲、突發性脈沖噪聲和周期性脈沖噪聲。
(1)背景噪聲
如上所述，背景噪聲包括有色噪聲和窄帶噪聲。背景噪聲的主要特性是低功率的噪聲源，隨頻率的增大而減小，通?？杀３謳酌牖驇追昼?，有時甚至幾小時不變。其在不同頻段的功率譜密度也隨一定時間保持穩定。又稱為穩態的背景噪聲。通常晚上的背景噪聲比白天大，圖3為白天和晚上所測背景噪聲時域波形與功率譜。
圖3(a)和(b)為在白天和晚上的噪聲時域采樣波形，(c)為白天、晚上噪聲PSD的比較。晚上的有色背景噪聲和窄帶干擾PSD比白天高出約5～15dB。背景噪聲晚上較高的可能原因是晚上用電負載的增加。
(2)脈沖噪聲
脈沖噪聲是隨時間(以ms或μs級計)變化而變化，功率譜密度較高，在數據傳輸中出現錯誤主要就是由脈沖噪聲引起，尤其是突發性脈沖噪聲。由于突發性脈沖噪聲是一隨機事件，故其特性可用隨機變量來描述。典型的突發性脈沖噪聲是因開關瞬態而引起的。這些脈沖的波形類似于衰減正弦波或重疊的衰減正弦波。
