- 機械指針式萬用表使用和原理
- 機械調零旋鈕保持指針在靜止處在左零位
- “Ω”調零旋鈕保證測量數值準確
“萬用表”是萬用電表的簡稱，它是我們電子制作中一個必不可少的工具。萬用表能測量電流、電壓、電阻、有的還可以測量三極管的放大倍數，頻率、電容值、邏輯電位、分貝值等。萬用表有很多種，現在最流行的有機械指針式的和數字式的萬用表。它們各有優點。對于電子初學者，建議使用指針式萬用表，因為它對我們熟悉一些電子知識原理很有幫助。下面我們介紹一些機械指針式萬用表的原理和使用方法。
萬用表的基本原理是利用一只靈敏的磁電式直流電流表（微安表）做表頭。當微小電流通過表頭，就會有電流指示。但表頭不能通過大電流，所以，必須在表頭上并聯與串聯一些電阻進行分流或降壓，從而測出電路中的電流、電壓和電阻。下面分別介紹。
測直流電流原理。

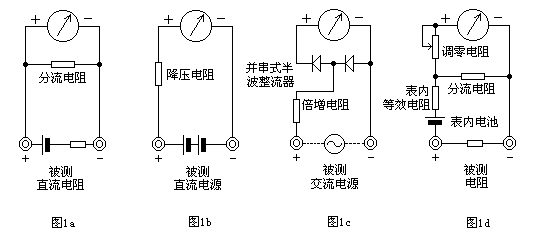

如圖1a所示，在表頭上并聯一個適當?shù)碾娮瑁ń蟹至麟娮瑁┻M行分流，就可以擴展電流量程。改變分流電阻的阻值，就能改變電流測量范圍。
測直流電壓原理。
如圖1b所示，在表頭上串聯一個適當?shù)碾娮瑁ń斜对鲭娮瑁┻M行降壓，就可以擴展電壓量程。改變倍增電阻的阻值，就能改變電壓的測量范圍。
測交流電壓原理。
如圖1c所示，因為表頭是直流表，所以測量交流時，需加裝一個并、串式半波整流電路，將交流進行整流變成直流后再通過表頭，這樣就可以根據直流電的大小來測量交流電壓。擴展交流電壓量程的方法與直流電壓量程相似。
測電阻原理。
如圖1d所示，在表頭上并聯和串聯適當?shù)碾娮瑁瑫r串接一節電池，使電流通過被測電阻，根據電流的大小，就可測量出電阻值。改變分流電阻的阻值，就能改變電阻的量程。

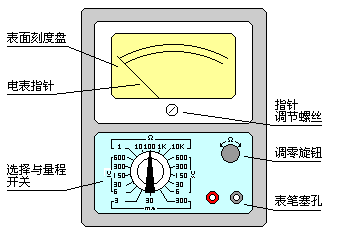

萬用表（以105型為例）的表盤如下圖所示。通過轉換開關的旋鈕來改變測量項目和測量量程。機械調零旋鈕用來保持指針在靜止處在左零位。“Ω”調零旋鈕是用來測量電阻時使指針對準右零位，以保證測量數值準確。
萬用表的測量范圍如下：
直流電壓：分5檔?0-6V；0-30V；0-150V；0-300V；0-600V。
交流電壓：分5檔?0-6V；0-30V；0-150V；0-300V；0-600V
直流電流：分3檔?0-3mA；0-30mA；0-300mA。
電阻： 分5檔?R*1；R*10；R*100；R*1K；R*10K
測量交流電壓：--測交流電壓的方法與測量直流電壓相似，所不同的是因交流電沒有正、負之分，所以測量交流時，表棒也就不需分正、負。讀數方法與上述的測量直流電壓的讀法一樣，只是數字應看標有交流符號“AC”的刻度線上的指針位置。
使用萬用表的注意事項
萬用表是比較精密的儀器，如果使用不當，不僅造成測量不準確且極易損壞。但是，只要我們掌握萬用表的使用方法和注意事項，謹慎從事，那么萬用表就能經久耐用。使用萬用表是應注意如下事項：
測量電流與電壓不能旋錯檔位。如果誤將電阻檔或電流檔去測電壓，就極易燒壞電表。萬用表不用時，最好將檔位旋至交流電壓最高檔，避免因使用不當而損壞。
測量直流電壓和直流電流時，注意“+”“-”極性，不要接錯。如發現指針開反轉，既應立即調換表棒，以免損壞指針及表頭。
如果不知道被測電壓或電流的大小，應先用最高檔，而后再選用合適的檔位來測試，以免表針偏轉過度而損壞表頭。所選用的檔位愈靠近被測值，測量的數值就愈準確。

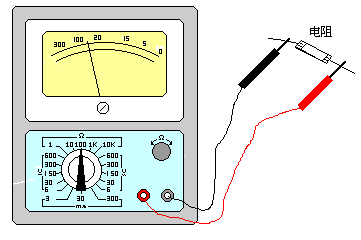

測量電阻時，不要用手觸及元件的裸體的兩端（或兩支表棒的金屬部分），以免人體電阻與被測電阻并聯，使測量結果不準確。
測量電阻時，如將兩支表棒短接，調“零歐姆”旋鈕至最大，指針仍然達不到0點，這種現象通常是由于表內電池電壓不足造成的，應換上新電池方能準確測量。
萬用表不用時，不要旋在電阻檔，因為內有電池，如不小心易使兩根表棒相碰短路，不僅耗費電池，嚴重時甚至會損壞表頭。
